有没有感觉，现在的手机动辄就会变得烫手？
不是价格太贵的那个“烫手”，而是真实的，字面意义上的烫手。
譬如在微博上搜索“iPhone 11 过热”，就会有铺天盖地的抱怨帖，而作为国货骄傲的华为Mate系列，相关的抱怨也并不少见。

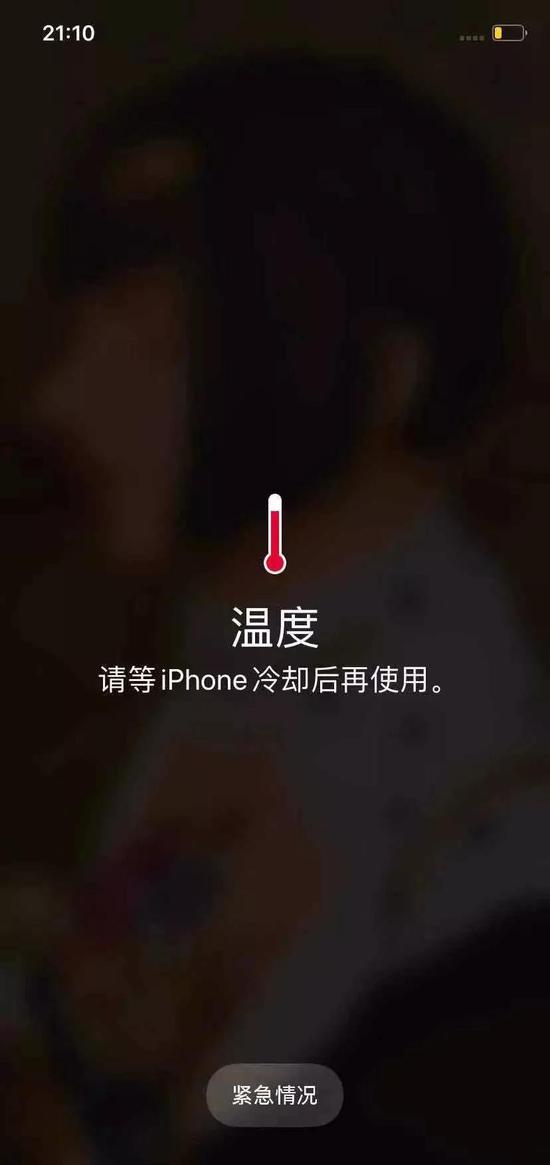

▼看到这个画面就意味着
你真的需要让手机冷静一下
事实上，随着手机性能的不断提升，手机的散热系统只能是在勉力跟随升级换代的步伐。
而到了5G时代，手机的散热需求再度急剧提升，到那时候如果再沿用现有的手机散热系统，用手机煎鸡蛋将指日可待。
不过也不必过分担心，一些人的烦恼，必然会成为另一些人的商机。
国泰君安中小市值团队在最新发布《5G浪潮，红利内迁，散热当热》 报告中，详尽地介绍了手机最新散热技术的原理基础，由此解释了为什么说5G时代开启之际，最先“火”起来的，其实会是这个看起来不起眼的散热产业。
01
烫手的手机
续航和散热，一直是智能设备备受诟病的两大槽点。而这一问题，正在随着5G手机的登场，变得更加迫在眉睫。

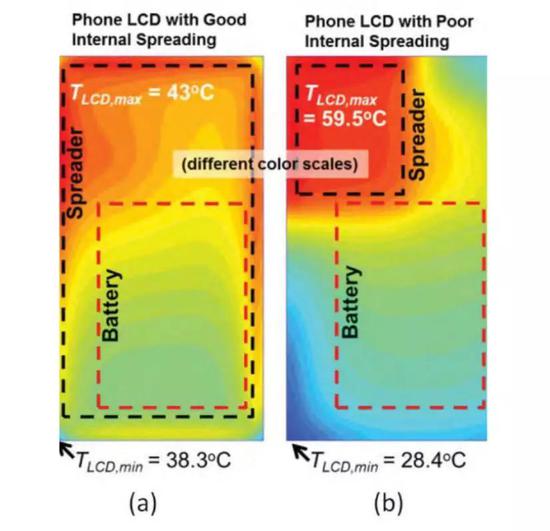

▼手机散热重要性
举个例子。
一部4G手机芯片功率约在3W上下，但到5G功率最高会来到11.4W。同时，5G手机电源功率会比4G手机多出7-8瓦，5G芯片的计算能力则比现有4G芯片高5倍以上，而无线充电对信号传输的要求更高。
这一切，都对手机的散热能力提出了严峻的考验。
更不用说随着AI技术和AR应用增加，手机运算速度及数据处理能力持续提升，更会让手机发热量提升一个等级。
因此，整机功耗的增加，再加上手机内部空间越来越拥挤，都会让散热成为手机设计的难点及关键。

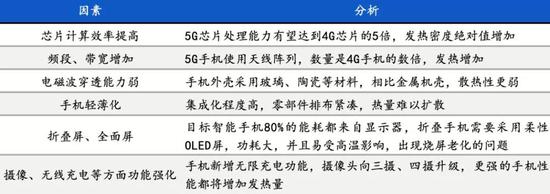

▼ 多种因素影响使得 5G 手机
散热需求大幅增加
在4G时代，石墨片由于其出色的导热性，被作为手机电路板散热的不二之选。苹果、OPPO、小米等厂商，都在其智能手机产品中，使用石墨作为散热方案。
▼ 石墨散热下游应用中手机占比 67%
然而随着高耗能5G手机的落地，更高级的散热方案也开始逐步登场。
就目前已经发布的5G散热方案来看，单一石墨散热，正在逐渐升级为“石墨+热管”或者“石墨+均热板（VC）”方案。
1、石墨+热管
部分5G手机采用的是“热管+石墨散热”方案解决热问题。
热管散热技术的原理，是用中空设计的铜管，管中装有少量的水或其他化学物质，当手机散热温度超过临界温度时，铜管中的液体气化，蒸汽顺着管壁的毛细结构将热量从主板带走，进行点对点导热。

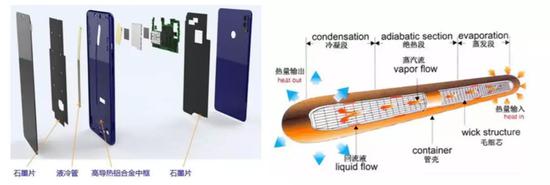

▼液冷铜管散热结构及原理
2、石墨+均热板（VC）
华为Mate 20 X 5G和vivo APEX 2019 则采用的是石墨烯膜+均热板的方式散热。

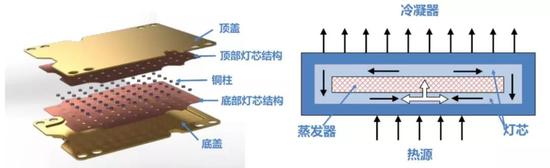

▼均热板散热结构及原理
▼华为 Mate 20 X 5G 采用石墨烯膜+均温板方式
