DC直流电源防雷2KV，小体积低残压方案

　　最近很多客户报告直流电源产品雷击防护不过关，导致产品在使用中频频宕机，损失惨重。



　　是的，大家一直认为防雷是提高可靠性需要大量投入成本的问题，现在雷卯电子推出小体积可以防护DC24直流2KV的新方案，供大家测试验证。

　　在此也给大家做一个和传统防雷方案的对比。



　　1.传统方案DC电源防雷

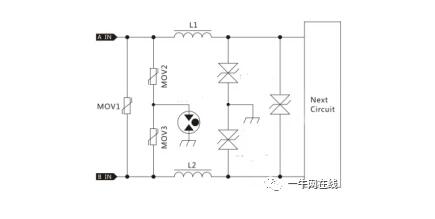

　　传统防护方案是GDT（3R090-5S）+MOV（10D470KJ）+Inductor+TVS(SMCJ24CA)的组合保护，该方案特点是可以保护到4KV的浪涌，残压水平经测试在40V左右，后端LDO的耐压水平需要比较大的余量。



　　为什么需要这么多的器件呢？



　　其实防雷保护讲究一个分层分级，雷击浪涌一层一层分解，降低到最后的TVS身上，就可以安排保护IC了。



　　GDT用于防大浪涌，大雷击，但是他是属于开关型保护器件，测试过程中会有续流，所以需要用上MOV压敏来阻断需求，他们是天生的防雷组合，在所有防雷器中都是相亲相爱的一对。



　　GDT陶瓷放电管还有一个缺点，就是防雷速度慢，残压很高100V以上，所以需要用TVS继续降压。



　　但TVS的反应速度很快，如果和GDT并联放置，会导致TVS直接烧毁，所以在TVS之前需要设置退藕电路。电感和PTC是很好的选择。这就是这个电路为啥这么复杂的原因。
